Seat Temperature Element
>>

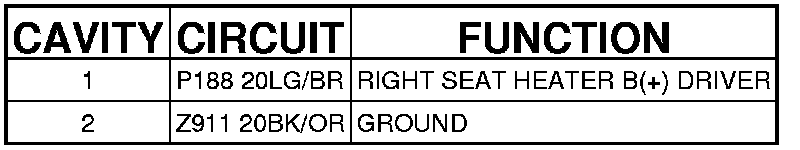

Right Seat Back Heater (Front Seat Back Jumper) 2 Way
Right Seat Back Heater (Front Seat Back Jumper) 2 Way

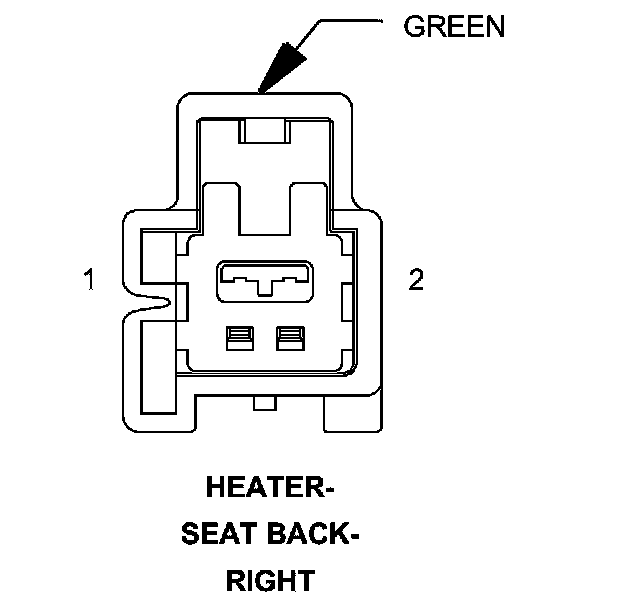

Connector - (FRONT
SEAT BACK
JUMPER) 2 WAY
HEATER-
SEAT BACK
-RIGHT - (FRONT SEAT BACK JUMPER) 2 WAY
