Charging System: Locations

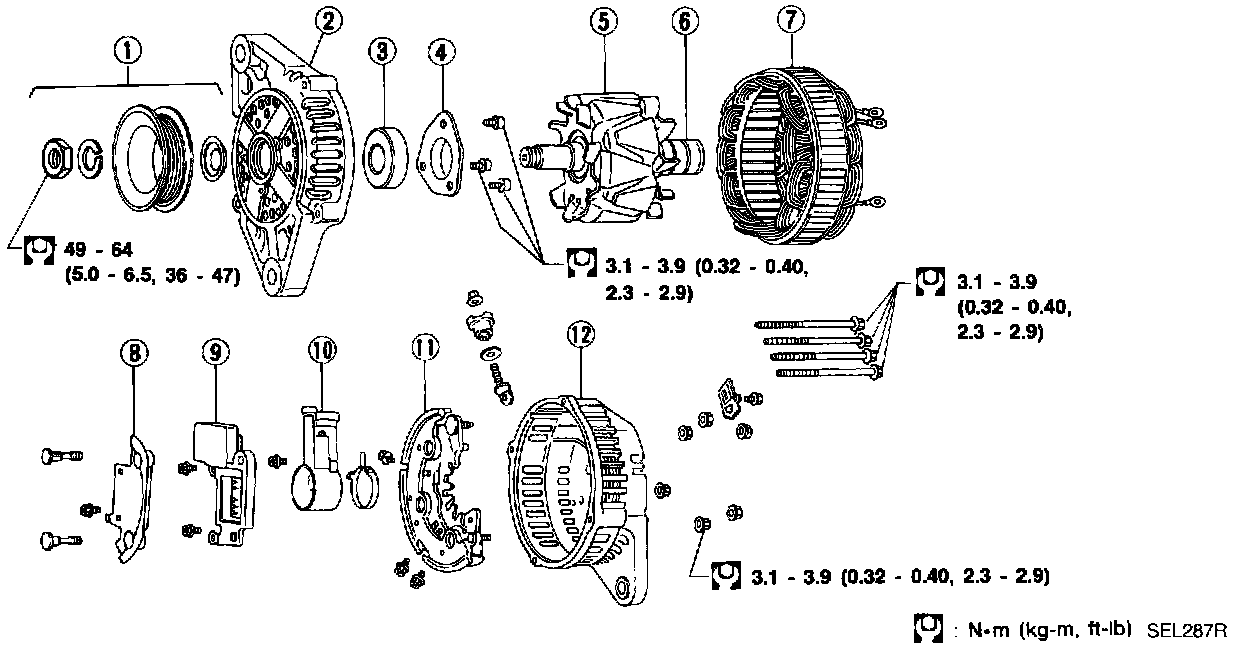

Charging System: Construction:





1. Pulley Assembly
2. Front Cover
3. Front Bearing
4. Retainer
5. Rotor
6. Slip Ring
7. Stator
8. Condenser
9. IC Regulator Assembly
10. Brush Holder
11. Diode Assembly
12. Rear Cover
