Seals and Gaskets: Service and Repair
Front Differential Oil Seal ReplacementREPLACEMENT
1. REMOVE FRONT WHEEL
2. REMOVE ENGINE UNDER COVER RH
3. REMOVE ENGINE UNDER COVER LH
4. DRAIN AUTOMATIC TRANSAXLE FLUID
a. Remove the drain plug and gasket, and drain ATF.
b. Install a new gasket and drain plug.
Torque: 49 Nm (500 kgf-cm, 36 ft. lbs.)
5. REMOVE FRONT DRIVE SHAFT ASSY RH
6. REMOVE FRONT DRIVE SHAFT ASSY LH

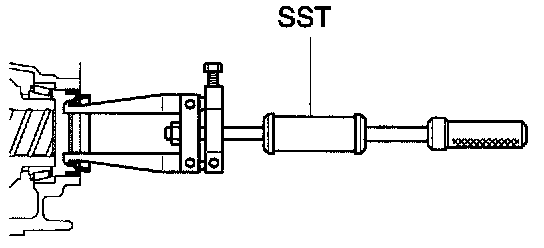

7. REMOVE TRANSAXLE HOUSING OIL SEAL
a. Using SST, pull out the oil seal.
SST 09308-00010

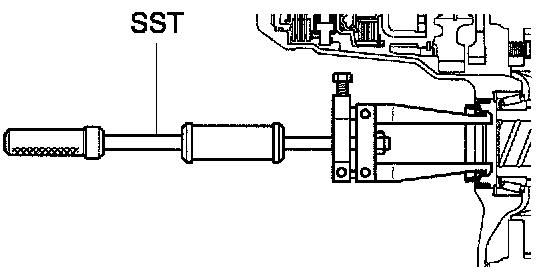

8. REMOVE DIFFERENTIAL SIDE BEARING RETAINER OIL SEAL
a. Using SST, pull out the oil seal.
SST 09308-00010

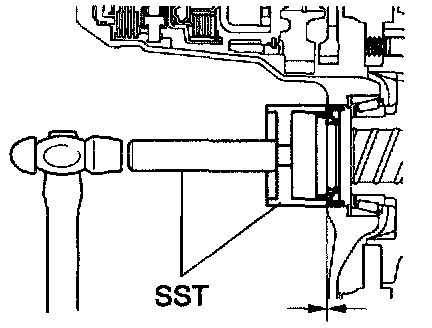

9. INSTALL TRANSAXLE HOUSING OIL SEAL
a. Using SST and a hammer, drive in a new oil seal.
SST 09316-60011 (09316-00011)
Oil seal drive in depth: 0 ± 0.5 mm (0 ± 0.020 inch)
b. Coat the lip of the oil seal with MP grease.

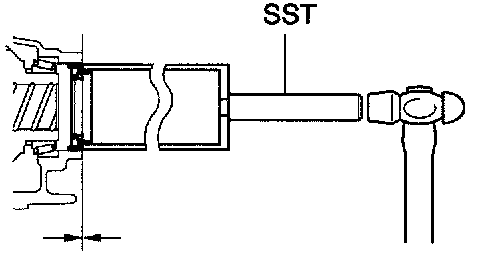

10. INSTALL DIFFERENTIAL SIDE BEARING RETAINER OIL SEAL
a. Using SST and a hammer, drive in a new oil seal.
SST 09649-17010, 09950-70010 (09951-07150)
Oil seal drive in depth: 0 ± 0.5 mm (0 ± 0.020 inch)
b. Coat the lip of the oil seal with MP grease.
11. INSTALL FRONT DRIVE SHAFT ASSY LH
12. INSTALL FRONT DRIVE SHAFT ASSY RH
13. INSTALL ENGINE UNDER COVER LH
14. INSTALL ENGINE UNDER COVER RH
15. INSTALL FRONT WHEEL
Torque: 103 Nm (1,050 kgf-cm, 76 ft. lbs.)
16. ADD AUTOMATIC TRANSAXLE FLUID
17. INSPECT AUTOMATIC TRANSAXLE FLUID
18. CHECK ABS SPEED SENSOR SIGNAL
