Charcoal Canister Vacuum Switching Valve
CHARCOAL CANISTER VACUUM SWITCHING VALVEREPLACEMENT
1. REMOVE REAR FLOOR BOARD NO.2
2. REMOVE DECK FLOOR BOX REAR
3. REMOVE REAR FLOOR BOARD NO.3
4. DISCONNECT ENGINE WIRE NO.3 (BATTERY NEGATIVE TERMINAL)
5. REMOVE CHARCOAL CANISTER VACUUM SWITCHING VALVE

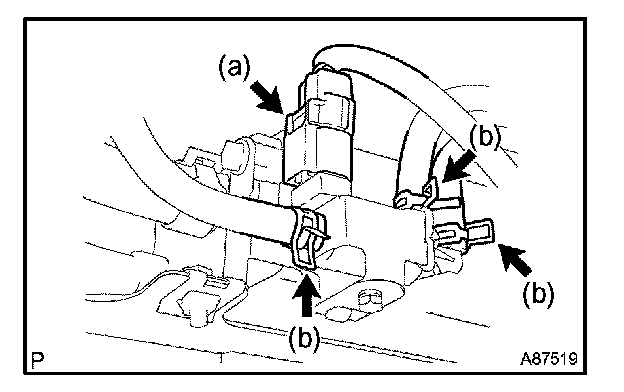

a. Disconnect the VSV connector.
b. Disconnect the 3 charcoal canister hoses from the charcoal canister vacuum switching valve.

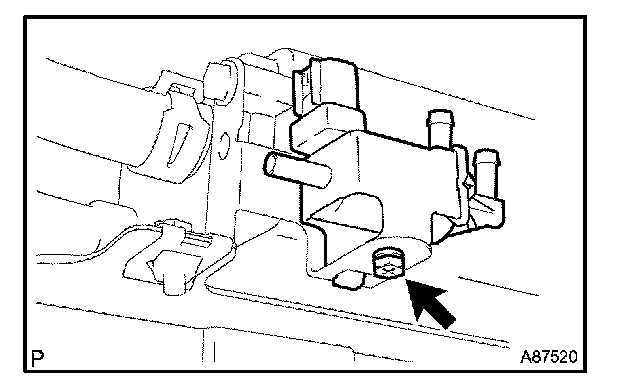

c. Remove the bolt, then remove the charcoal canister vacuum switching valve.
6. INSTALL CHARCOAL CANISTER VACUUM SWITCHING VALVE
Torque: 2.9 Nm (30 kgf.cm, 26 in.lbf)
7. CONNECT ENGINE WIRE NO.3 (BATTERY NEGATIVE TERMINAL)
8. INSTALL REAR FLOOR BOARD NO.3
9. INSTALL DECK FLOOR BOX REAR
10. INSTALL REAR FLOOR BOARD NO.2
11. POWER WINDOW CONTROL SYSTEM INITIALIZE
