Vacuum Switching Valve Assy No.2
VACUUM SWITCHING VALVE ASSY NO.2REPLACEMENT
1. REMOVE REAR FLOOR BOARD NO.2
2. REMOVE DECK FLOOR BOX REAR
3. REMOVE REAR FLOOR BOARD NO.3
4. DISCONNECT ENGINE WIRE NO.3 (BATTERY NEGATIVE TERMINAL)

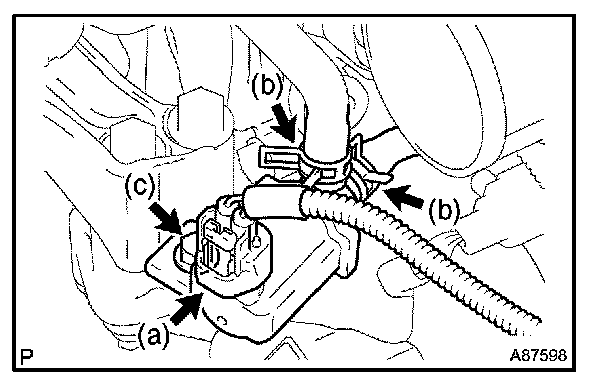

5. REMOVE VACUUM SWITCHING VALVE ASSY NO.2
a. Disconnect the VSV connector.
b. Disconnect the 2 fuel vapor feed hoses No. 1 from the vacuum switching valve No. 2.
c. Remove the bolt, then remove the vacuum switching valve No. 2.
6. INSTALL VACUUM SWITCHING VALVE ASSY NO.2
Torque: 7.5 Nm (76 kgf.cm, 66 in.lbf)
7. CONNECT ENGINE WIRE NO.3 (BATTERY NEGATIVE TERMINAL)
8. INSTALL REAR FLOOR BOARD NO.3
9. INSTALL DECK FLOOR BOX REAR
10. INSTALL REAR FLOOR BOARD NO.2
11. POWER WINDOW CONTROL SYSTEM INITIALIZE
