Evaporative Emission Control Canister: Service and Repair
CHARCOAL CANISTER ASSYREPLACEMENT
1. DISCHARGE FUEL SYSTEM PRESSURE
2. REMOVE REAR FLOOR BOARD NO.2
3. REMOVE DECK FLOOR BOX REAR
4. REMOVE REAR FLOOR BOARD NO.3
5. DISCONNECT ENGINE WIRE NO.3 (BATTERY NEGATIVE TERMINAL)
6. REMOVE REAR SEAT CUSHION ASSY
7. REMOVE REAR FLOOR SERVICE HOLE COVER
8. REMOVE FLOOR PANEL BRACE FRONT
9. REMOVE EXHAUST PIPE ASSY FRONT
10. REMOVE FUEL TANK ASSY
11. REMOVE CHARCOAL CANISTER ASSY

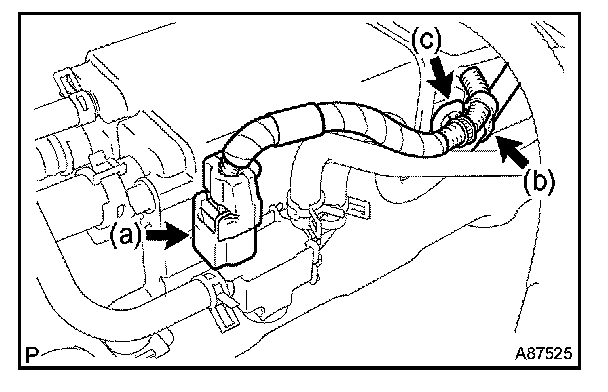

a. Disconnect the VSV connector.
b. Remove the clamp
c. Remove the wire harness clamp.

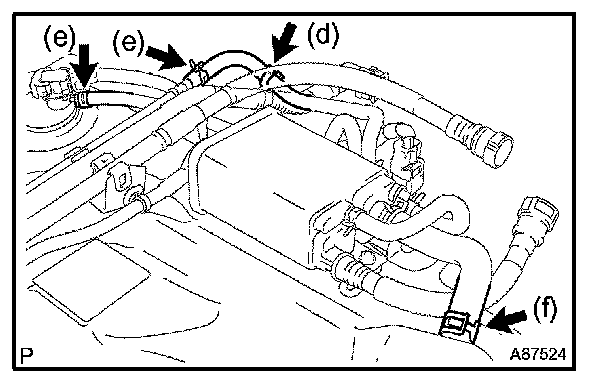

d. Remove the clamp.
e. Disconnect the 2 charcoal canister hoses from the fuel tank retainer and fuel tank to canister tube.
f. Disconnect the charcoal canister outlet hose No. 1 from the fuel tank.

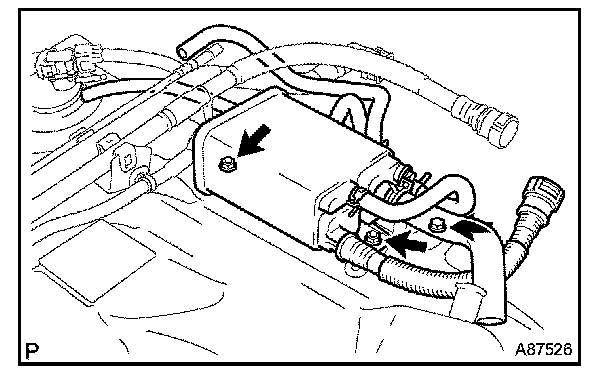

g. Remove the bolt and 2 nuts, then remove the charcoal canister.
12. INSTALL CHARCOAL CANISTER ASSY
Torque: 6.0 Nm (61 kgf.cm, 53 in.lbf)
13. INSTALL FUEL TANK ASSY
14. INSTALL EXHAUST PIPE ASSY FRONT
15. CONNECT ENGINE WIRE NO.3 (BATTERY NEGATIVE TERMINAL)
16. CHECK FOR FUEL LEAKS
17. CHECK FOR EXHAUST GAS LEAKS
18. INSTALL FLOOR PANEL BRACE FRONT
19. INSTALL INSTRUMENT PANEL FINISH PANEL LOWER CENTER
20. INSTALL REAR FLOOR SERVICE HOLE COVER
21. INSTALL REAR SEAT CUSHION ASSY
22. INSTALL REAR FLOOR BOARD NO.3
23. INSTALL DECK FLOOR BOX REAR
24. INSTALL REAR FLOOR BOARD NO.2
25. POWER WINDOW CONTROL SYSTEM INITIALIZE
