Wiper Switch: Service and Repair
WINDSHIELD WIPER SWITCH ASSYREPLACEMENT
1. DISCONNECT BATTERY NEGATIVE TERMINAL
2. REMOVE STEERING WHEEL COVER LOWER NO.2
3. REMOVE STEERING WHEEL COVER LOWER NO.3
4. REMOVE HORN BUTTON ASSY
5. REMOVE STEERING WHEEL ASSY
SST 09950-50013 (09951-05010, 09952-05010, 09953-05020, 09954-05021)
6. REMOVE TILT LEVER BRACKET
7. REMOVE STEERING COLUMN COVER
8. REMOVE WINDSHIELD WIPER SWITCH ASSY
a. Disconnect the connector.

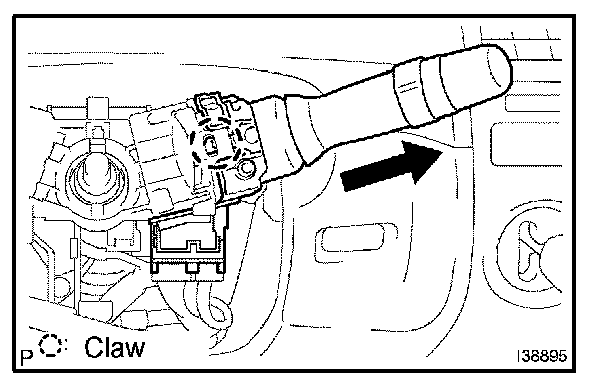

b. Push and disengage the claw shown in the illustration and remove the windshield wiper switch assy.
NOTE: The claw will be broken if pressed too hard.
9. CENTER SPIRAL CABLE
10. INSTALL STEERING WHEEL ASSY
11. INSTALL HORN BUTTON ASSY
12. CONNECT BATTERY NEGATIVE TERMINAL
13. INSPECT HORN BUTTON ASSY
14. INSPECT SRS WARNING LIGHT
15. PERFORM INITIALIZATION
