Parts Location [11/2023 - ]: Illustration

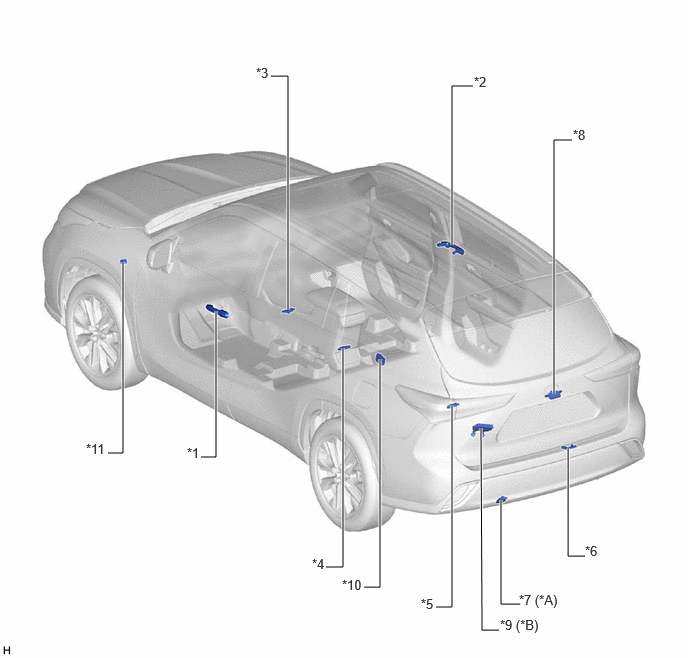

GTY1177848Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*A w/ Hands Free Power Back Door *B w/ Power Back Door System
*1 FRONT DOOR OUTSIDE HANDLE ASSEMBLY (for Driver Door)
- ELECTRICAL KEY ANTENNA
- LOCK SENSOR
- UNLOCK SENSOR
*2 FRONT DOOR OUTSIDE HANDLE ASSEMBLY (for Front Passenger Door)
- ELECTRICAL KEY ANTENNA
- LOCK SENSOR
- UNLOCK SENSOR
*3 NO. 1 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (FRONT FLOOR) *4 NO. 2 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (REAR FLOOR)
*5 NO. 3 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (INSIDE LUGGAGE COMPARTMENT) *6 ELECTRICAL KEY ANTENNA (OUTSIDE LUGGAGE COMPARTMENT)
*7 KICK DOOR CONTROL SENSOR ASSEMBLY *8 BACK DOOR OPENER SWITCH ASSEMBLY
- LOCK SWITCH
- OPEN SWITCH
*9 MULTIPLEX NETWORK DOOR ECU *10 ELECTRICAL KEY AND TIRE PRESSURE MONITORING SYSTEM RECIEVER ASSEMBLY
*11 WIRELESS DOOR LOCK BUZZER
- WIRELESS BUZZER
- -

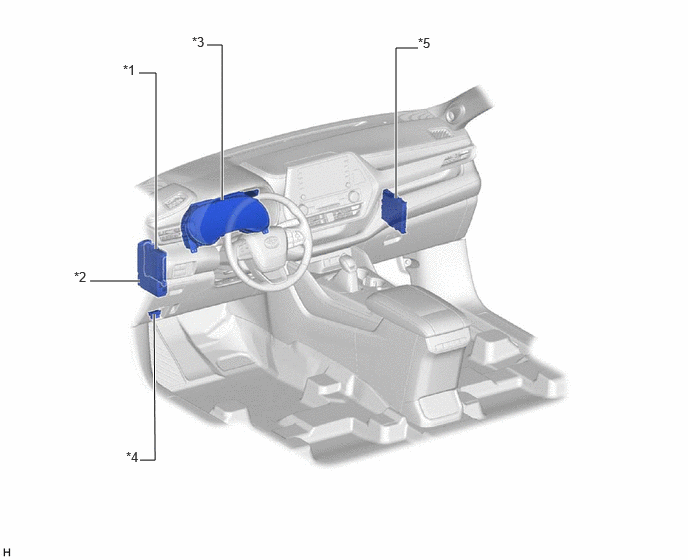

GTY1177771Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) *2 POWER DISTRIBUTION BOX ASSEMBLY
- AM2 FUSE
- ECU-DCC NO. 2 FUSE
*3 COMBINATION METER ASSEMBLY *4 DLC3
*5 CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) - -
