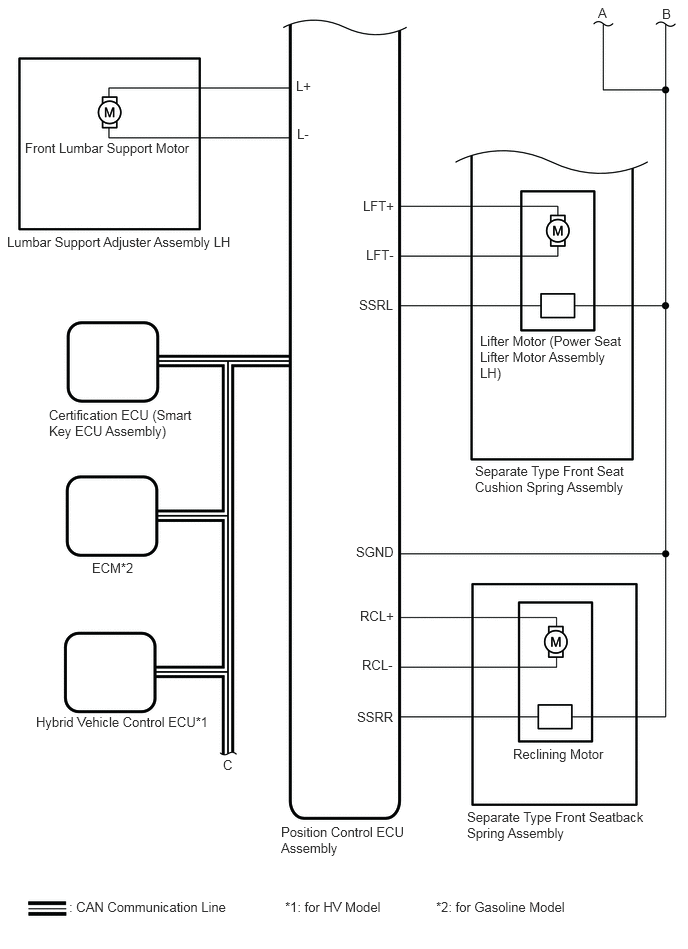

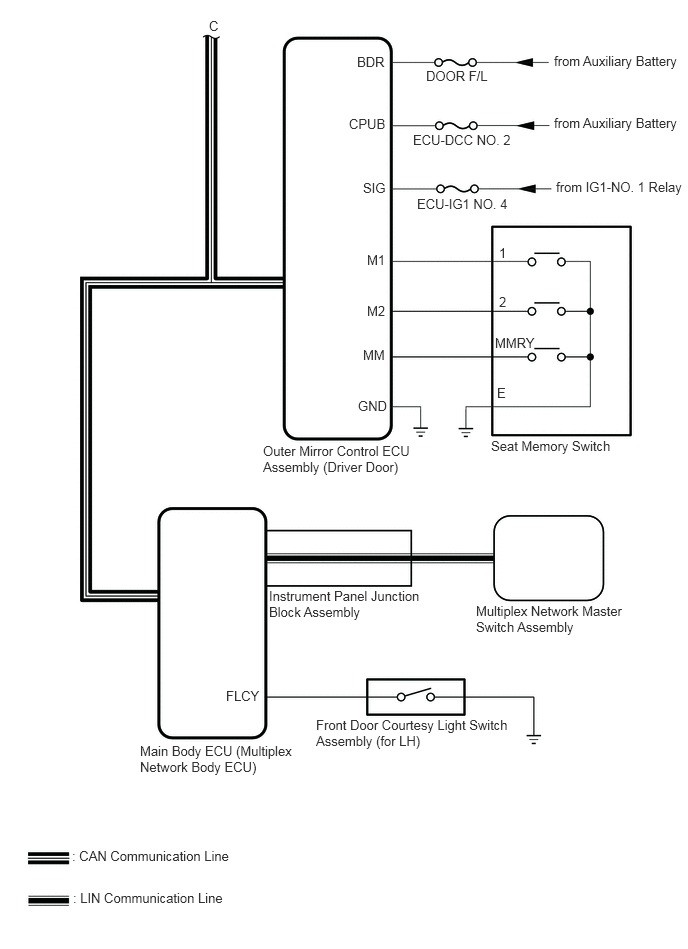

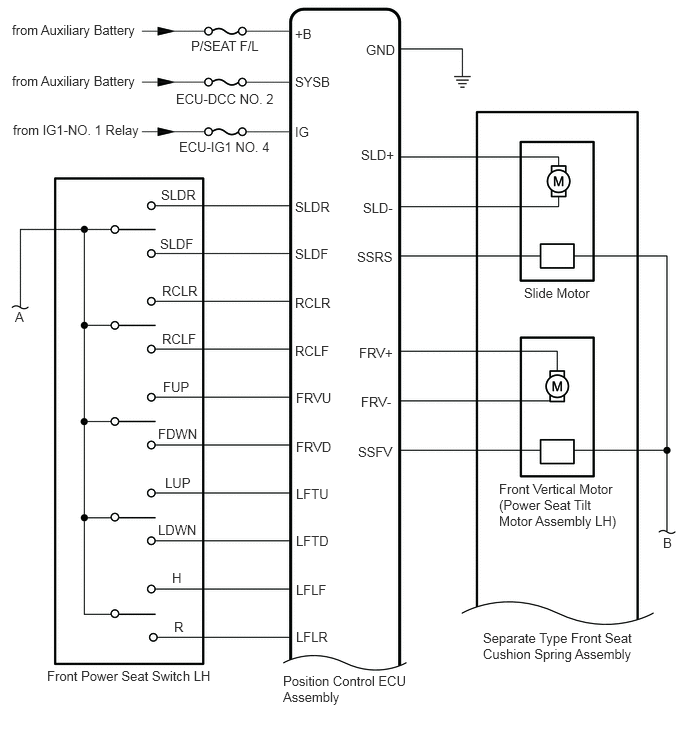

System Diagram [12/2019 - 11/2023]
COMMUNICATION TABLE
| Sender | Receiver | Signal | Line |
|---|---|---|---|
| Hybrid Vehicle Control ECU*1 | Main Body ECU (Multiplex Network Body ECU) | Shift position P signal | CAN |
| ECM*2 | Main Body ECU (Multiplex Network Body ECU) | Shift position P signal | CAN |
| Outer Mirror Control ECU Assembly (Driver Door) | Main Body ECU (Multiplex Network Body ECU) |
|
CAN |
| Main Body ECU (Multiplex Network Body ECU) | Position Control ECU Assembly |
|
CAN |
| Certification ECU (Smart Key ECU Assembly) | Main Body ECU (Multiplex Network Body ECU) |
|
CAN |
| Position Control ECU Assembly | Main Body ECU (Multiplex Network Body ECU) |
|
CAN |
| Multiplex Network Master Switch Assembly | Main Body ECU (Multiplex Network Body ECU) | Door control switch signal | LIN |
- *1: for HV Model
- *2: for Gasoline Model
