System Diagram [11/2023 - ]

Fig 1: Lighting System Diagram [11/2023 - ] (1 Of 5)
GTY1180357Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

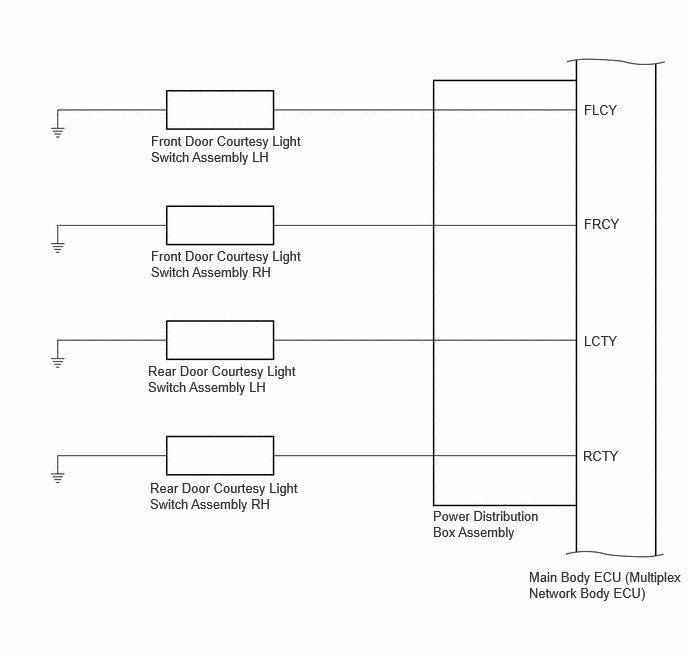

Fig 2: Lighting System Diagram [11/2023 - ] (2 Of 5)
GTY1179385Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 3: Lighting System Diagram [11/2023 - ] (3 Of 5)
GTY1179126Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

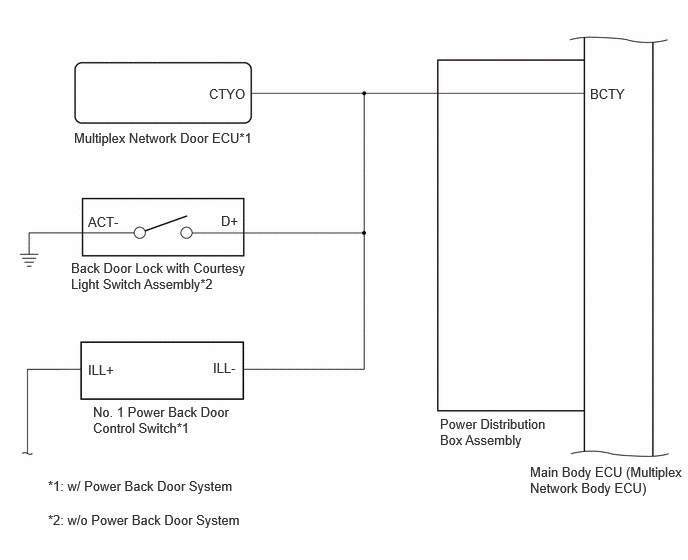

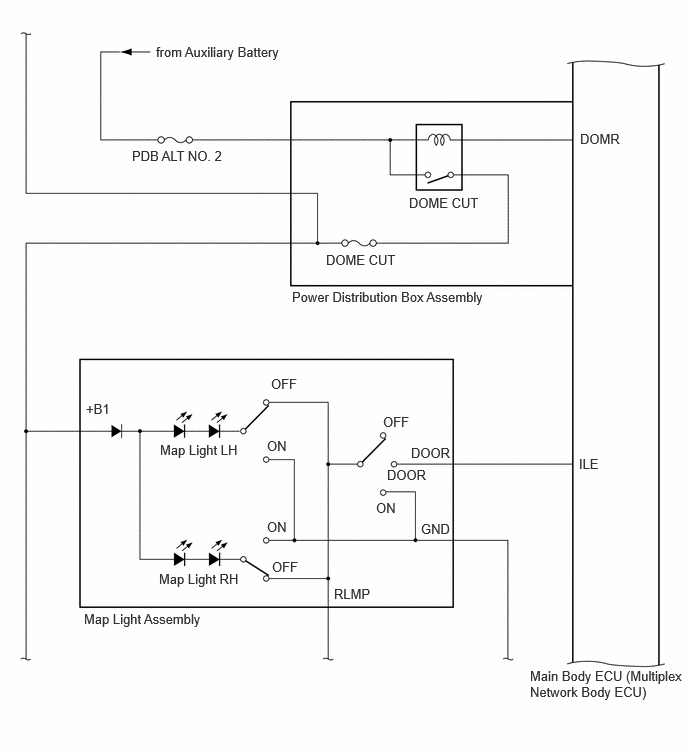

Fig 4: Lighting System Diagram [11/2023 - ] (4 Of 5)
GTY1179127Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

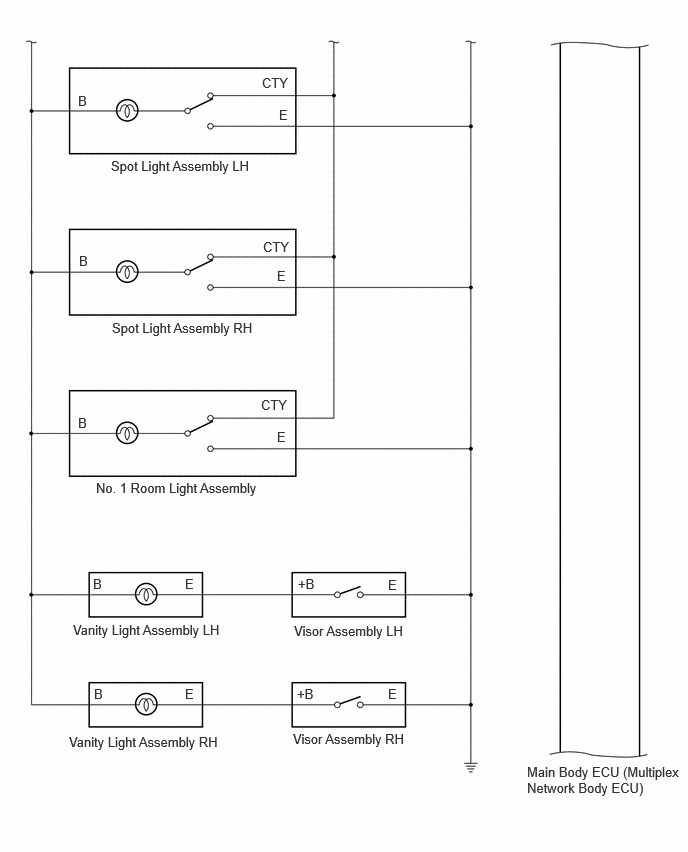

Fig 5: Lighting System Diagram [11/2023 - ] (5 Of 5)
GTY1178931Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

w/ Ambient Illumination Light

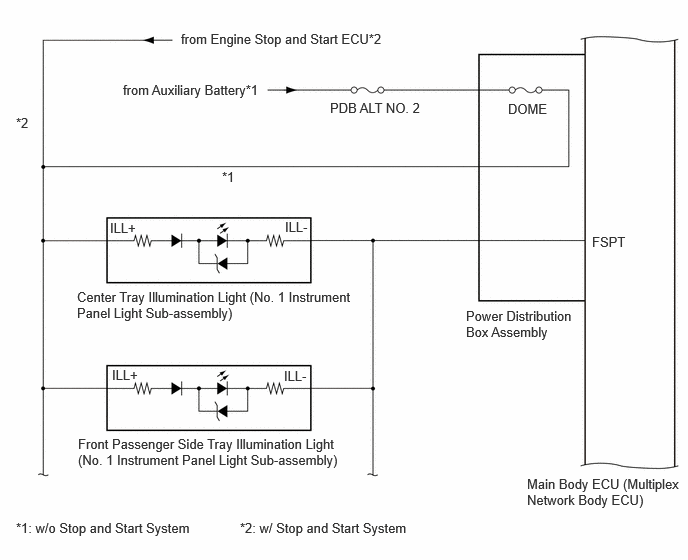

Fig 6: w/ Ambient Illumination Light [11/2023 - ]
GTY1179803Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

w/ Ambient Illumination Light

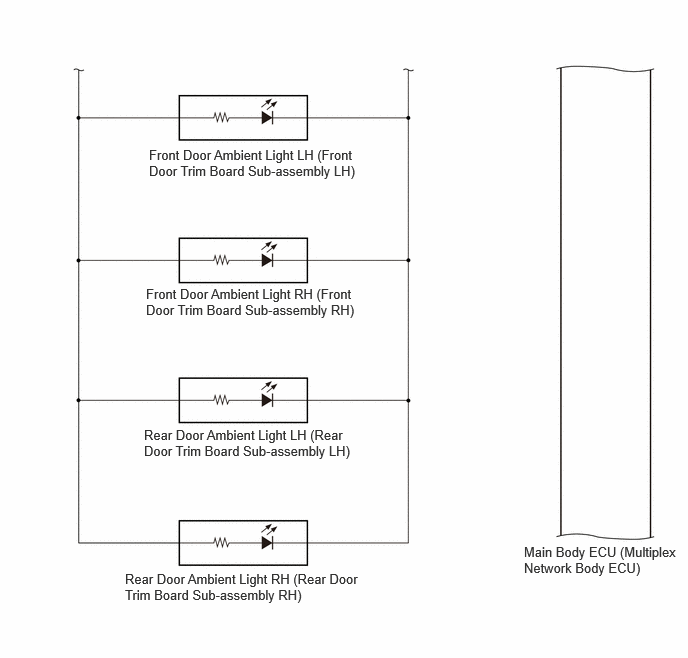

Fig 7: w/ Ambient Illumination Light [11/2023 - ] (1 Of 9)
GTY1179519Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 8: w/ Ambient Illumination Light [11/2023 - ] (2 Of 9)
GTY1179924Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

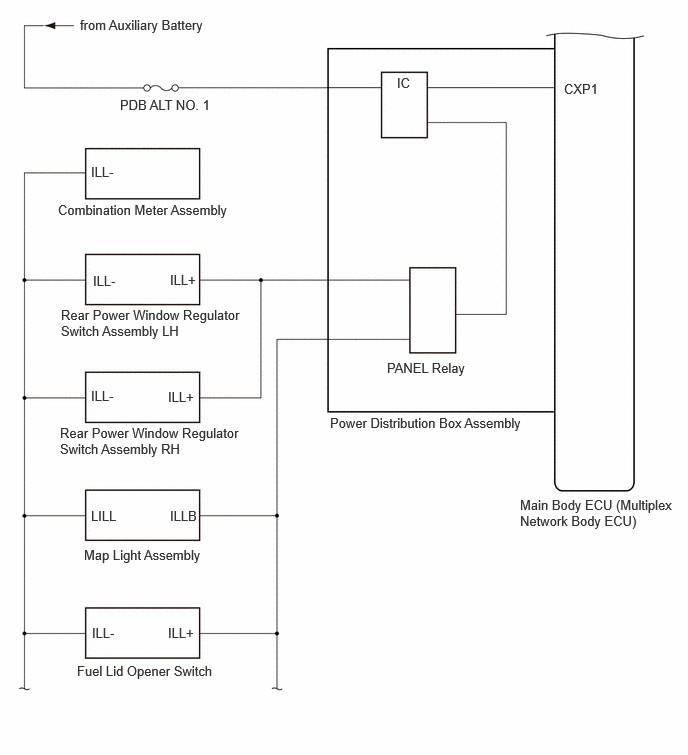

Fig 9: w/ Ambient Illumination Light [11/2023 - ] (3 Of 9)
GTY1180103Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 10: w/ Ambient Illumination Light [11/2023 - ] (4 Of 9)
GTY1179729Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

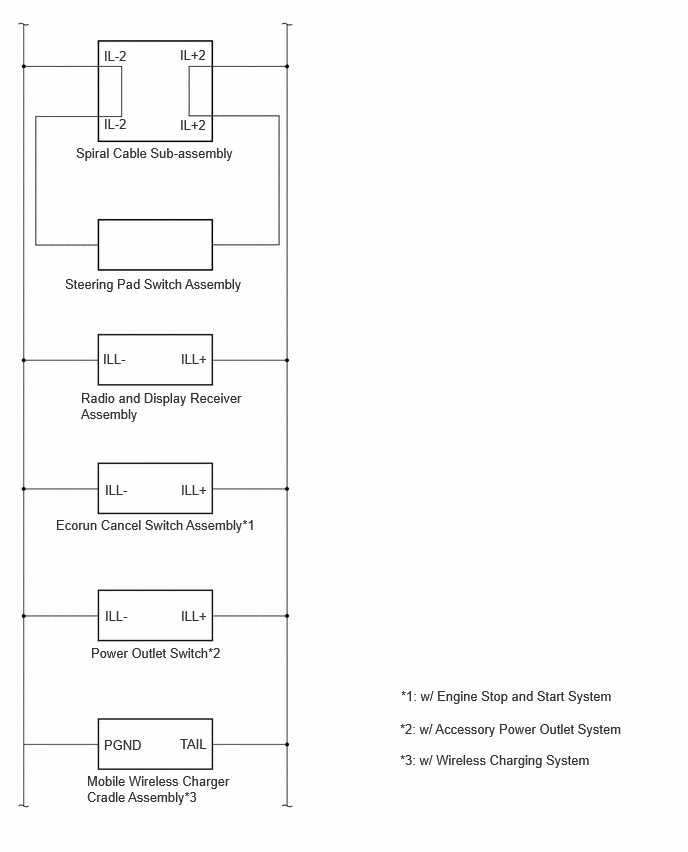

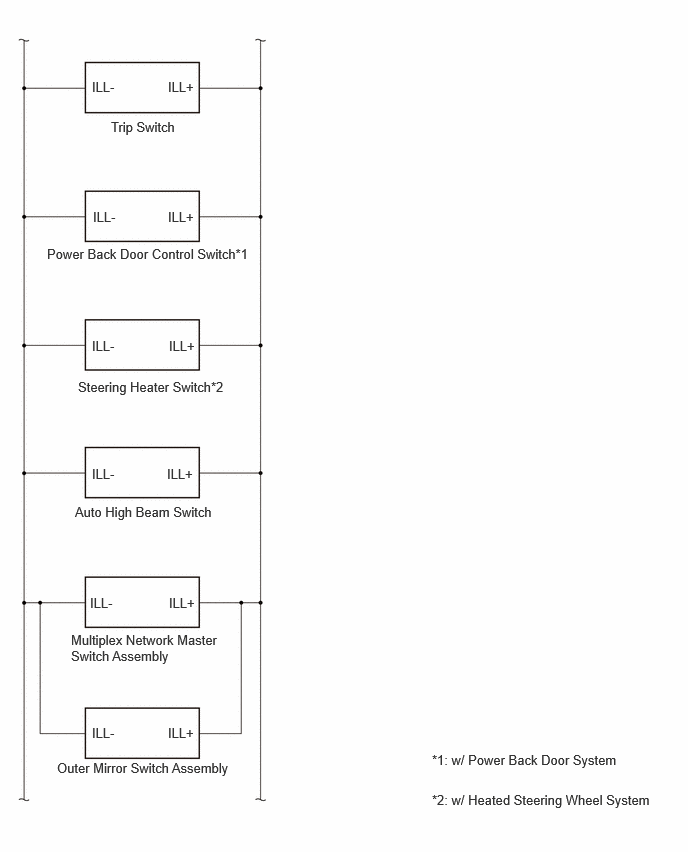

Fig 11: w/ Ambient Illumination Light [11/2023 - ] (5 Of 9)
GTY1179734Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

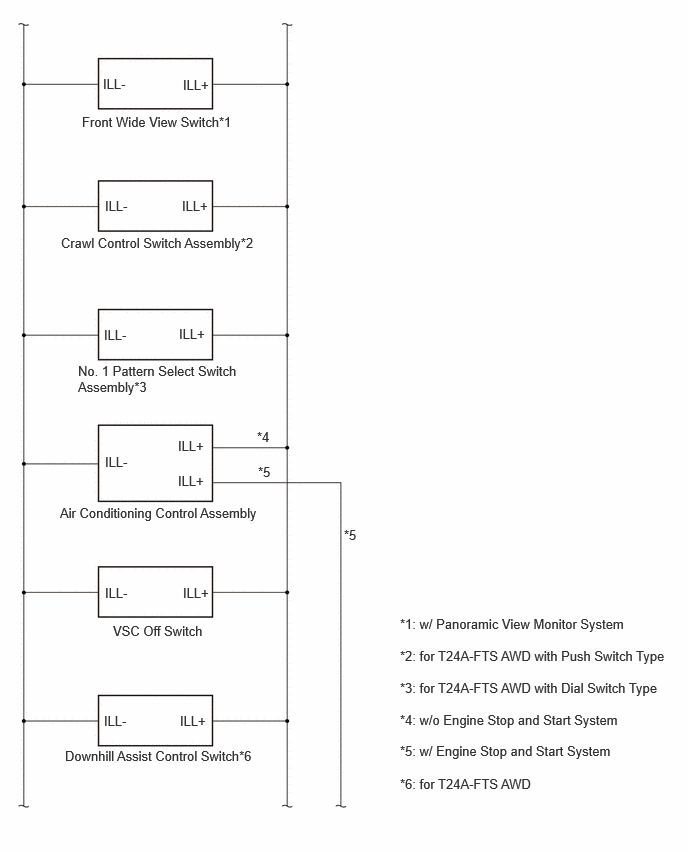

Fig 12: w/ Ambient Illumination Light [11/2023 - ] (6 Of 9)
GTY1179927Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 13: w/ Ambient Illumination Light [11/2023 - ] (7 Of 9)
GTY1180440Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

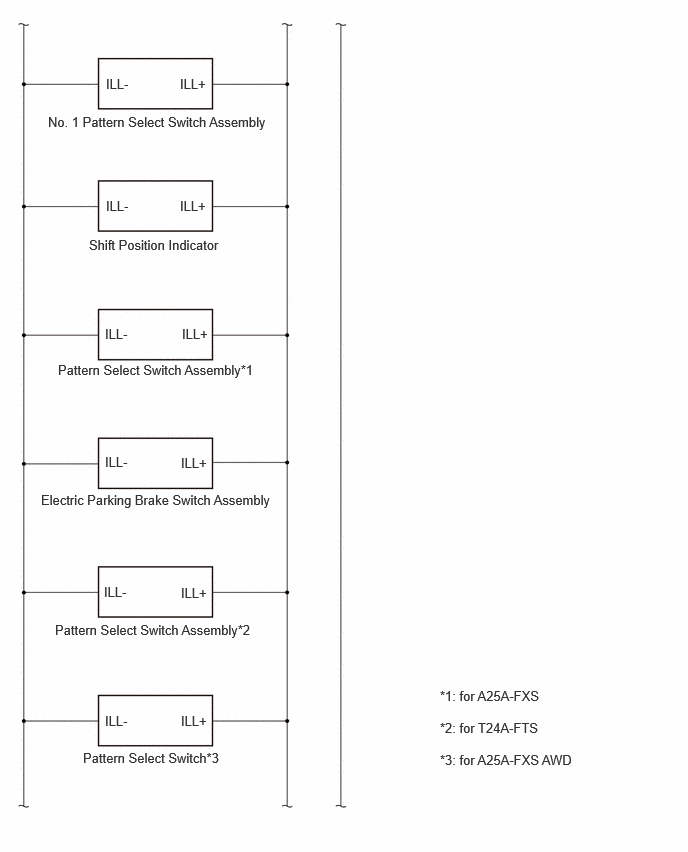

Fig 14: w/ Ambient Illumination Light [11/2023 - ] (8 Of 9)
GTY1178773Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

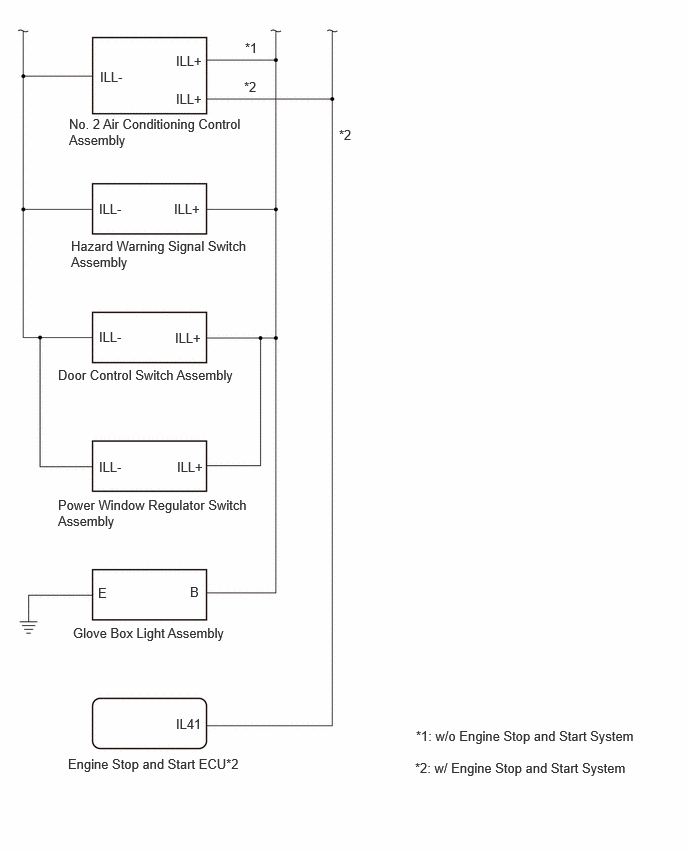

Fig 15: w/ Ambient Illumination Light [11/2023 - ] (9 Of 9)
GTY1179071Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
