Parts Location [11/2023 - ]: Illustration

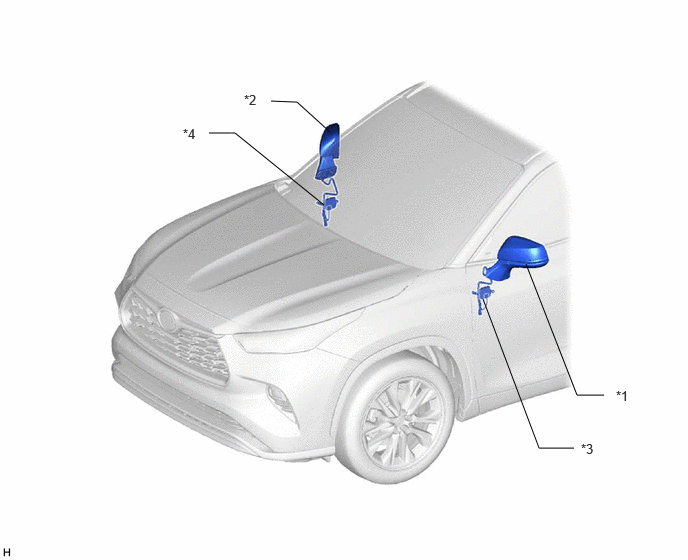

GTY1179879Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 OUTER REAR VIEW MIRROR ASSEMBLY LH *2 OUTER REAR VIEW MIRROR ASSEMBLY RH
*3 OUTER MIRROR CONTROL ECU ASSEMBLY LH
(w/ Seat Position Memory System)
*4 OUTER MIRROR CONTROL ECU ASSEMBLY RH
(w/ Seat Position Memory System)

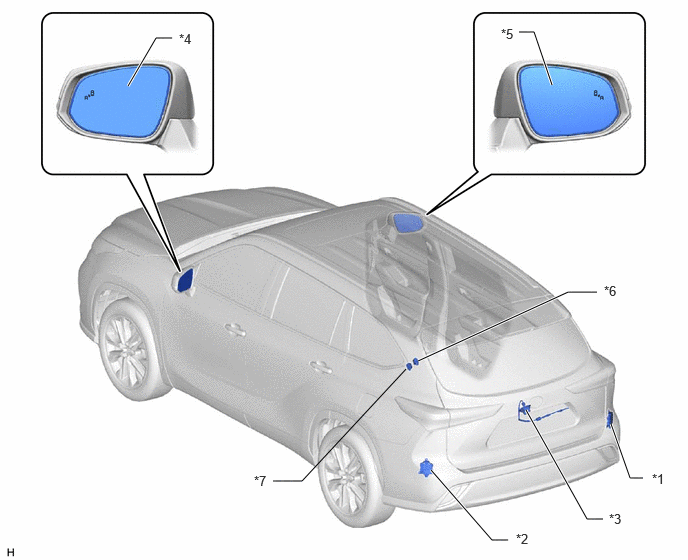

GTY1179165Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 BLIND SPOT MONITOR SENSOR RH (A) *2 BLIND SPOT MONITOR SENSOR LH (B)
*3 REAR TELEVISION CAMERA ASSEMBLY *4 OUTER MIRROR LH
*5 OUTER MIRROR RH *6 NO. 2 CLEARANCE WARNING BUZZER
(w/ Intuitive Parking Assist System)
*7 RCTA BUZZER (BLIND SPOT MONITOR BUZZER)
(w/o Intuitive Parking Assist System)
- -

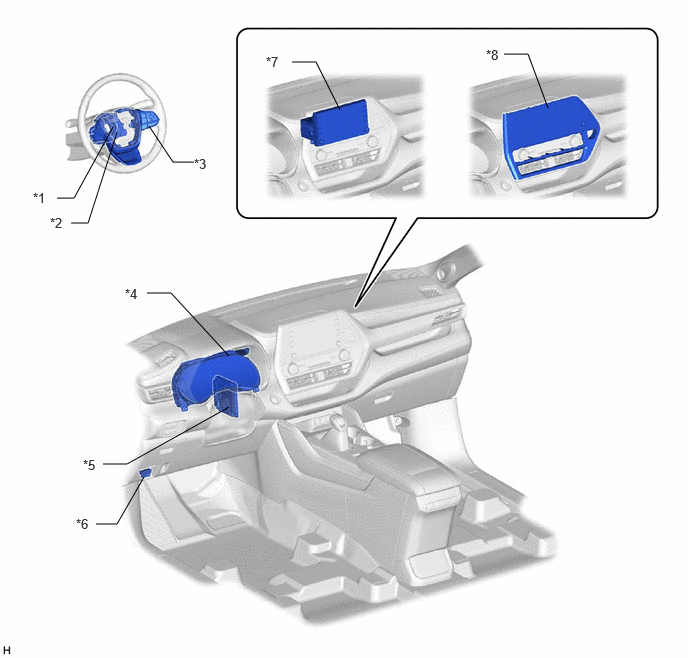

GTY1180349Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 SPIRAL CABLE SUB-ASSEMBLY *2 STEERING SENSOR
*3 STEERING PAD SWITCH ASSEMBLY *4 COMBINATION METER ASSEMBLY
- MULTI-INFORMATION DISPLAY
*5 PARKING ASSIST ECU
(w/ Panoramic View Monitor System)
*6 DLC3
*7 RADIO AND DISPLAY RECEIVER ASSEMBLY (except 12.3 Inch Display) *8 RADIO AND DISPLAY RECEIVER ASSEMBLY (for 12.3 Inch Display)
