Parts Location [11/2023 - ]: Illustration

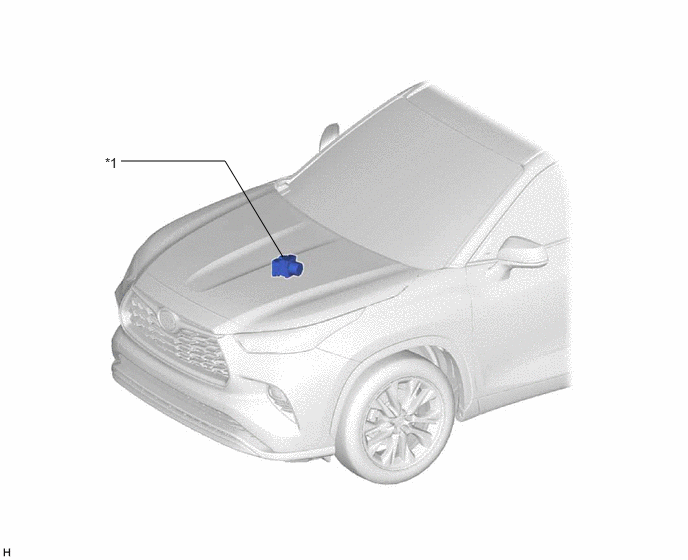

GTY851119Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 BRAKE ACTUATOR ASSEMBLY
- SKID CONTROL ECU (for Gasoline Model)
- NO. 2 SKID CONTROL ECU (for HV Model)
- -

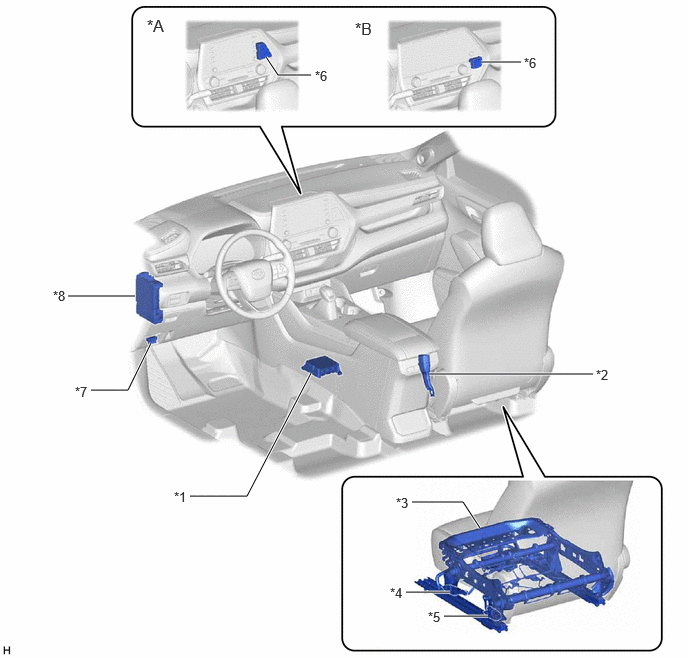

GTY1177867Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*A for 8 Inch Display *B for 12.3 Inch Display
*1 AIRBAG SENSOR ASSEMBLY *2 FRONT SEAT INNER BELT ASSEMBLY RH
- PASSENGER SEAT BUCKLE SWITCH
*3 SEPARATE TYPE FRONT SEAT CUSHION SPRING ASSEMBLY RH *4 FRONT OCCUPANT CLASSIFICATION SENSOR LH
*5 REAR OCCUPANT CLASSIFICATION SENSOR LH *6 TELLTALE LIGHT ASSEMBLY
- PASSENGER AIRBAG ON/OFF INDICATOR
*7 DLC3 *8 POWER DISTRIBUTION BOX ASSEMBLY
- A/BAG-IGR FUSE
