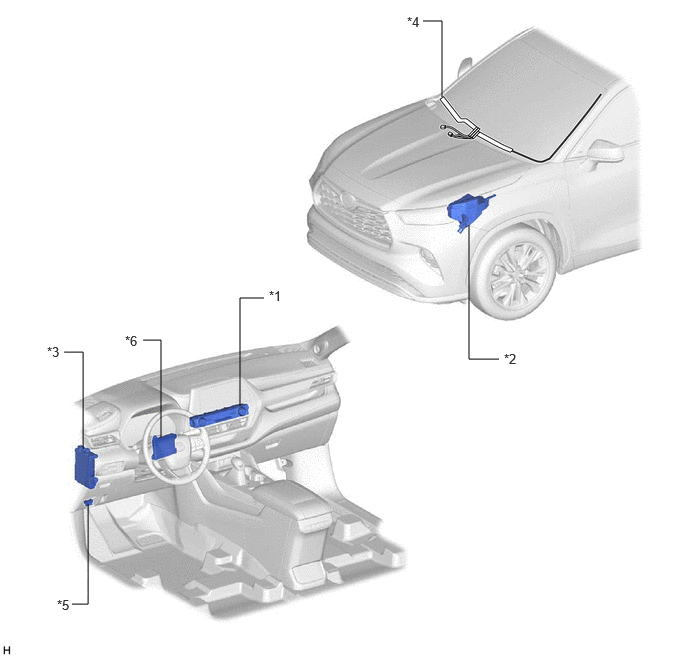

Parts Location [11/2023 - ]: Illustration

GTY1118215Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 FRONT WIPER DEICER SWITCH (AIR CONDITIONING CONTROL ASSEMBLY) *2 NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 ENGINE ROOM JUNCTION BLOCK ASSEMBLY
- DEICER FUSE
- DEICER RELAY
*3 POWER DISTRIBUTION BOX ASSEMBLY
- ECU-IGR NO. 2 FUSE
*4 WINDSHIELD DEICER WIRE (WINDSHIELD GLASS)
*5 DLC3 *6 AIR CONDITIONING AMPLIFIER ASSEMBLY
