Parts Location [12/2019 - 11/2023]: Illustration

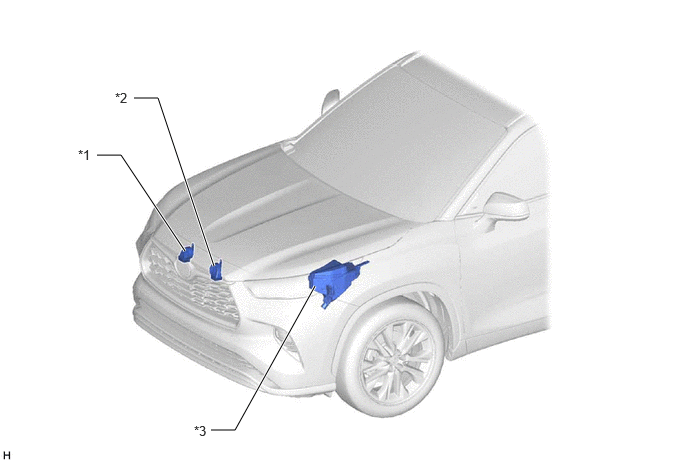

GTY931810Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 HIGH PITCHED HORN ASSEMBLY *2 LOW PITCHED HORN ASSEMBLY
*3 NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY
- HORN RELAY
- HORN FUSE
- -

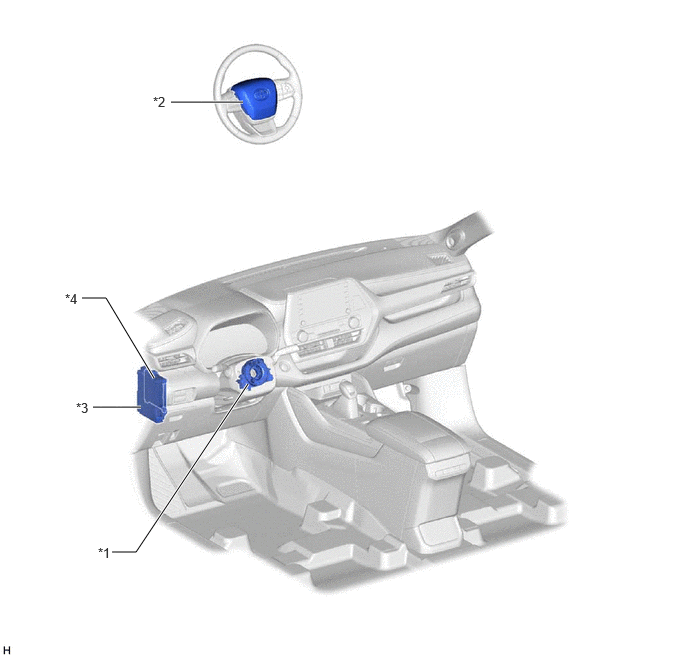

GTY867962Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 SPIRAL CABLE SUB-ASSEMBLY *2 HORN BUTTON ASSEMBLY
*3 INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY *4 MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU)
