Installation [11/2023 - ]: Procedure
WARNING: This page is about a different variant/trim than selected.
- INSTALL NO. 2 FUEL PRESSURE SENSOR
HINT:
Perform "Inspection After Repair" after replacing the No. 2 fuel pressure sensor.
Refer to INITIALIZATION [10/2021 - ]

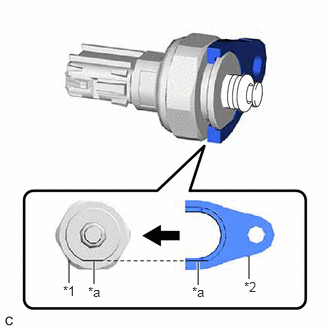

*1 No. 2 Fuel Pressure Sensor *2 No. 2 Fuel Pressure Sensor Holder *a Flat Install the No. 2 fuel pressure sensor holder to a new No. 2 fuel pressure sensor as shown in the illustration.
- Using an 8 mm socket wrench, install the No. 2 fuel pressure sensor with the No. 2 fuel pressure sensor holder to the fuel delivery pipe sub-assembly with the bolt.
Torque: 10 N.m (102 kgf/cm, 7 ft.lbf)
- Connect the No. 2 fuel pressure sensor connector.
- TEMPORARILY INSTALL FUEL (ENGINE ROOM SIDE) PUMP ASSEMBLY
Refer to PROCEDURE - Step 1
- TEMPORARILY INSTALL NO. 1 FUEL PIPE SUB-ASSEMBLY
See step 7
- INSTALL FUEL (ENGINE ROOM SIDE) PUMP ASSEMBLY
Refer to PROCEDURE - Step 3
- INSTALL NO. 1 FUEL PIPE SUB-ASSEMBLY
See step 9
- CONNECT FUEL TUBE SUB-ASSEMBLY
See step 10
- INSTALL NO. 2 WATER BY-PASS PIPE
Refer to PROCEDURE - Step 6
- INSTALL EGR VALVE ASSEMBLY
Refer to INSTALLATION [10/2021 - ]
- INSTALL THROTTLE BODY WITH MOTOR ASSEMBLY
Refer to INSTALLATION [09/2020 - ]
- CONNECT CABLE TO NEGATIVE AUXILIARY BATTERY TERMINAL
Refer to PROCEDURE - Step 2
- INSTALL BATTERY SERVICE HOLE COVER
Refer to PROCEDURE - Step 66
- INSPECT FOR FUEL LEAK
Refer to PROCEDURE - Step 1
- PERFORM INITIALIZATION
- Perform "Inspection After Repair" after replacing the No. 2 fuel pressure sensor.
Refer to INITIALIZATION [10/2021 - ]
- Perform "Inspection After Repair" after replacing the No. 2 fuel pressure sensor.
- INITIALIZATION AFTER RECONNECTING AUXILIARY BATTERY TERMINAL
HINT:
When disconnecting and reconnecting the auxiliary battery, there is an automatic learning function that completes learning when the respective system is used.
